Hướng dẫn lắp ráp CPU máy tính bàn chi tiết bằng hình ảnh và video


Cách lắp CPu, hướng dẫn lắp CPU máy tính, lắp ráp máy tính bàn PC


Video hướng dẫn cách lắp CPU intel:

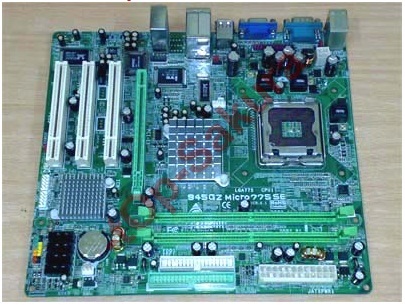

1. Chuẩn bị Mainboard :


2. Chuẩn bị CPU và quạt :
CPU phải có BUS được Mainboard hỗ trợ

3. Chuẩn bị RAM :
Ram phải được Mainboard hỗ trợ về chủng loại và BUS

4. Chuẩn bị Video Card :
Video Card phải được Mainboard hỗ trợ về chuẩn giao tiếp như AGP, PCI hoặc PCI Express.

5. Chuẩn bị ổ cứng :
Lưu ý nếu ổ cứng có chuẩn SATA, SCSI có thể có 1 số Mainboard không hỗ trợ.

6. Chuẩn bị ổ đĩa quang CD ROM hoặc DVD ROM :

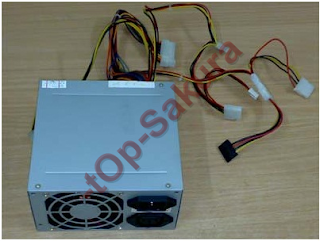

7. Chuẩn bị bộ nguồn :
Thông thường nguồn từ 400 đến 500W là đủ dùng.

8. Chuẩn bị thùng máy – Case :

9. Chuẩn bị cáp ổ cứng, ổ CD – DVD ROM, cáp ổ cứng SATA, cáp nguồn cho ổ cứng SATA :

10. Lắp CPU vào Mainboard :
Nâng lắp đậy CPU lên.

11. Đặt CPU vào Socket :
Lưu ý : Bạn không thể đặt ngược được vì Socket có phần khuyết trùng với phần khuyết của CPU.
12. Hạ cần xuống để giữ cố định CPU :
13. Bôi chút mỡ tản nhiệt lên lưng của CPU :
14. Lắp quạt làm mát cho CPU vào đúng vị trí :
15. Ấn chốt giữa của 4 góc quạt làm mát xuống :

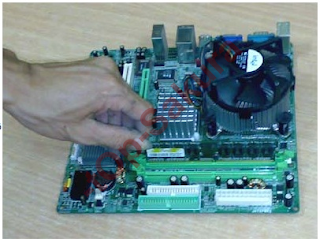

16. Lắp thanh RAM vào Mainboard :
Nếu bạn sử dụng 2 thanh RAM thì phải cùng loại, cung tốc độ BUS.

17. Lắp Video Card vào khe PCI, PCI Express hoặc khe AGP tùy loại :
Trong hình là Video Card theo chuẩn PCI Express.
18. Cấp nguồn cho Mainboard :

Computer như một hệ thống module lắp ghép của nhiều linh kiện thiết bị điện tử tin học thông minh. Kết cấu vận hành gồm 2 phần cơ bản: phần cứng và phần mềm. Hoạt động của chúng luôn có công dụng bổ trợ nhau, và bất kỳ sự cố nào cũng đều có một mối liên hệ như trong một cơ thể. Để khắc phục các sự cố tin học, kiến thức hiểu biết chúng luôn luôn là một đề tài quan trọng, rất cần thiết cho người sử dụng chúng.

19. Chú ý chiều sợi cáp cắm nguồn :
Chú ý cái lẫy nhô lên, xem ảnh (vùng khoanh đỏ), phải khớp với khe cắm trên Mainboard :
20. Cắm nguồn 4 sợi cấp điện cho CPU :
21. Khi cắm nguồn 4 sợi cũng phải chú ý chiều cắm :

22. Đấu vào màn hình. Dùng 1 vật kim loại như tô vít hoặc panh đâu chập 2 chân PWR SW trên Mainboard để khởi động thử :

Nếu có tiếng bip ngắn (Mainboard phải có loa riêng hoặc cắm loa riêng cho Mainboard) sau vài giây bật nguồn thì chứng tỏ các thiết bị đã hoạt động tốt.
23. Màn hình đã hiển thị phiên bản BIOS thì chứng tỏ các thiết bị đã ráp đúng.

24. Tháo nguồn và Video Card ra, chỉ để lại CPU và RAM trên Mainboard để chuẩn bị lắp vào thùng máy :

25. Lắp tấm chắn phía sau thùng máy :

26. Chuẩn bị ốc để đỡ Mainboard :

27. Lắp các ốc để đỡ Mainboard tại các vị trí mà Mainboard có lỗ chân ốc :

28. Đặt Mainboard vào đúng vị trí trong thùng máy :

29. Bắt các ốc để giữ Mainboard :
Không nên vặn quá chặt sẽ bị dập Mainboard.
30. Lắp bộ nguồn vào thùng máy và bắt chặt các ốc giữ :


31. Lắp ổ cứng vào vị trí :
32. Bắt 4 ốc vít để giữ ổ cứng :

33. Lắp ổ CD ROM hoặc DVD ROM vào :
Chú ý đưa đúng chiều vào như hình minh họa :

34. Đấu dây nguồn cho ổ cứng SATA :

35. Chú ý chiều của các giắc cắm dây nguồn có khóa hình chữ L :

36. Đấu cáp nguồn cho ổ cứng :


37. Đấu cáp tín hiệu cho ổ cứng SATA :

38. Bạn không thể đảo ngược đầu cáp vì đầu cáp có khóa hình chữ L :
39. Đấu đầu còn lại của cáp tín hiệu vào ổ cứng :
40. Đấu cáp tín hiệu cho ổ CD ROM hoặc DVD ROM vào khe IDE :
Dây cáp này thường có 3 chân cắp, chia 2 đoạn 1 đoạn ngắn và 1 đoạn dài hơn, hãy cắp đoạn dây dài về phía Mainboard. Nếu bạn cắm ngược có thể ổ quang vẫn hoạt động nhưng sẽ rất kém.
Lưu ý : Một số loại ổ quang sử dụng giao tiếp SATA.
41. Cắm 1 đầu cáp tín hiệu vào ổ quang :
42. Cấp nguồn cho ổ quang :

43. Đấu các dây công tắc nguồn, đèn tín hiệu HDD… vào Mainboard :
44. Các dây đèn Led có phân biệt chiều âm dương, các dây mầu trắng là dây âm, dây xanh, đỏ hoặc cam là dây dương :
45. Các dây công tắc và loa thì không phân biệt chiều âm dương :
46. Cắp Video Card vào khe mở rộng :
Với các Video Card hiện nay thường có chuẩn giao tiếp là PCI Express, các bạn cũng không thể cắm sai khe nếu khác chuẩn giao tiếp.

47. Lắp Card Net vào khe PCI :
Nếu Mainboard đã hỗ trợ Card NET thì có thể không cần cắm thêm Card này. Hầu hết các Mainboard hiện nay đều hỗ trợ sẵn NET Card on board.

48. Đến đây bạn đã lắp ráp xong máy tính. Hãy cắm điện và bật công tắc nguồn lên. Nếu máy phát ra 1 tiếng bíp ngắn (nếu trên Mainboard có loa) và màn hình hiện phiên bản BIOS thì có nghĩa là bạn đã lắp ráp thành công!


Nguồn vforum.vn
